IP通话矩阵
VIO IMX-10G IP通话矩阵采用FPGA+ARM硬件架构，基于SMPTE2110-30协议，1RU单机支持256个交叉点，可以并发处理256个用户/用户组之间的独立通通话。矩阵配置冗余10G光纤双向接口作为主要传输接口，支持SMPTE2022-7协议；支持NMOS IS04/05规范；内置音频帧同步，支持PTP模式或者异步模式。
IP通话矩阵通话矩阵作为通话系统核心设备，采用轻量化系统架构，设备内置通话系统管控软件，用户可通过主备控制网络接口完成管理和配置系统，监看通话状态。同时提供API与SDN系统对接。另外矩阵提供双1GE电口或双1GE光口供面板直连。可灵活部署在各种应用场景，用于小型通话或应急应用。设备可选配16路4W模拟通话音频接口，方便与传统通话设备兼容，保护用户现有投资。
IP通话矩阵通话矩阵作为通话系统核心设备，采用轻量化系统架构，设备内置通话系统管控软件，用户可通过主备控制网络接口完成管理和配置系统，监看通话状态。同时提供API与SDN系统对接。另外矩阵提供双1GE电口或双1GE光口供面板直连。可灵活部署在各种应用场景，用于小型通话或应急应用。设备可选配16路4W模拟通话音频接口，方便与传统通话设备兼容，保护用户现有投资。
功能特点
- 高密度处理能力，1RU设备并发处理256个用户/用户组通话
- 冗余10G光口，支持16路4W信号输入输出接口
- 支持SMPTE 2110-30/AES67 IP音频流，支持SMPTE 2022-7协议
- 每个通话音频支持8声道独立处理/混音
- 支持点对点、Party Line、Special List、ISO、IFB等通话模式
- 支持通话输入、输出、交叉点音频增益调整
- 内置通话系统管控软件，包含设备管理、矩阵配置、面板配置等，具备系统状态查看、告警、日志功能
- 支持系统配置参数导入、导出，可快速复制给备用设备
- 具备液晶控制面板，用户可对主机状态和参数进行管理和监

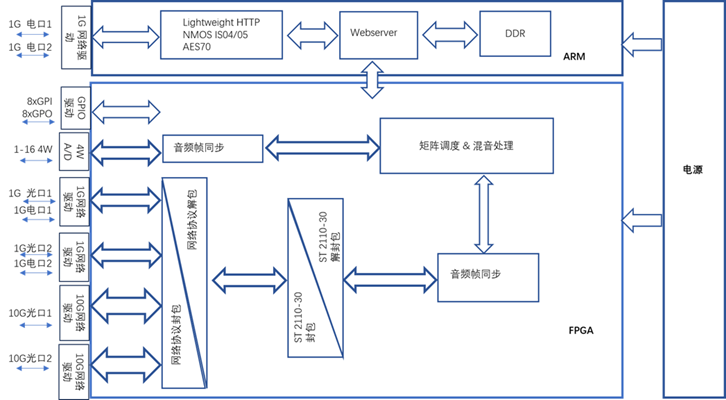

原理框图

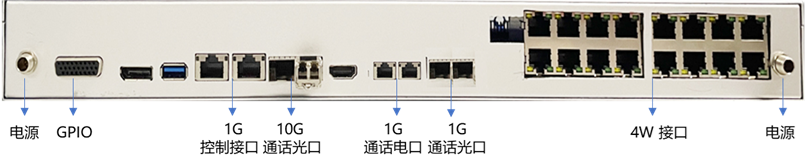

产品接口

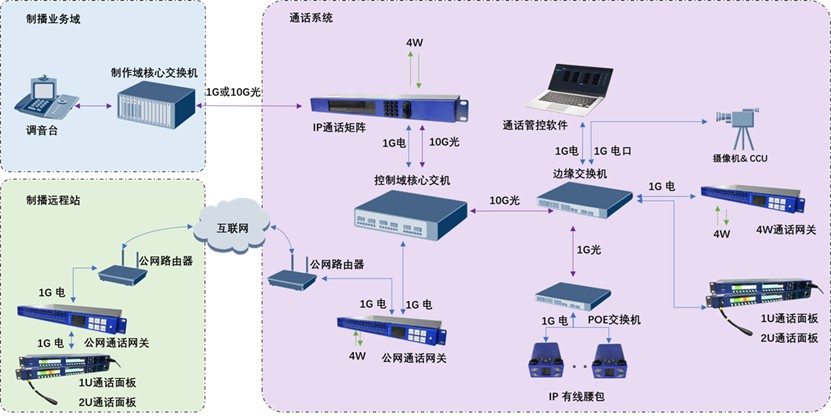

典型应用场景
规格参数
|
序号 |
名称 |
规格描述 |
|
1 |
IP通话接口 |
2xSFP+，10Gbit/s；支持ST2022-7；支持SMPTE2110-30 |
|
2 |
IP通话接口 |
2x SFP，1Gbit/s；支持ST2022-7；支持SMPTE2110-30 |
|
3 |
IP通话接口 |
2x RJ45，1Gbit/s；支持SMPTE2110-30 |
|
4 |
模拟通话接口 |
16x RJ-45, 差分RX/TX模拟音频 电平(平衡)：+20 dBu 输入增益：可编程(-20 dB到+20 dB)输入 频率响应：从100 Hz到+20 kHz，+1 dB至-3 dB |
|
5 |
GPIO接口 |
1xDB26针，母头；8GPI和8GPO， 输入电压：3.3~5 VDC |
|
6 |
机箱参数 |
电源：2x 40W，配110-240 VAC转12 VAC 适配器，冗余工作模式 控制：2xRJ 45 10/100/1000 Base-T ； 尺寸:：440 x240 x 44mm（LWH） 其他：广角超高清屏、控制按键 |
