IP通话面板
VIO IKP-16 IP通话面板采用1RU机箱，提供16个四向拨杆，配置广角高清晰TFT显示屏，配置鹅颈话筒接口、头戴式耳机接口及高保真扬声器。背板提供双GE电口和双GE光口，支持SMPTE2110-30协议，支持SMPTE2022-7协议；支持PTP模式或者异步模式。通话面板有2RU选项，提供32个拨杆键，适配用户不同场景使用需求。设备支持标准NMOS控制协议，用户可从管控软件远程配置通话面板，实时调整面板上的音量及其他参数。远程配置参数可以一键参数下发，方便用户初期构建系统。
功能特点
- 高集成一体化面板，提供两路模拟信号AUX接入，前、后麦克接入以及前耳机自感应接入
- 高分辨率、高清晰宽视角、防眩光TFT显示屏，支持可编辑的中英文字符
- 提供四向拨杆，实现高精准听、说控制以及音量控制
- 提供GPIO接口
- 提供通话状态指示以及可编程菜单方便用户随时修改工作参数
- 基于标准SMPTE2110协议和NMOS规范，与主流广电制播网技术同步
典型应用

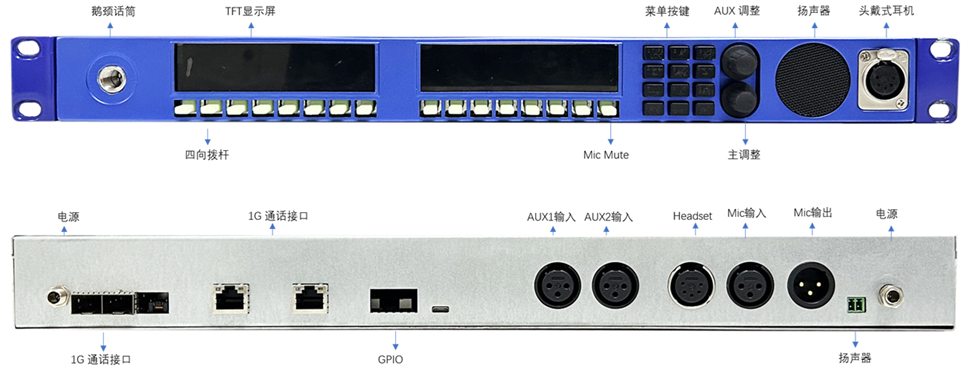

产品接口
技术参数
|
序号 |
名称 |
规格描述 |
|
1 |
鹅颈话筒接口 |
驻极体；输入阻抗：1Ω；最大输入电平：-25 dBu |
|
2 |
头戴式耳机接口 |
自感应，5孔XLR，支持立体声； |
|
3 |
通话IP接口 |
2x SFP，1 GBE；支持SMPTE2110-30 |
|
4 |
通话IP接口 |
2x RJ45，1000 Base-T；IP通话输入输出以及管理接；支持SMPTE2110-30 |
|
5 |
GPIO接口 |
8 xGPI+8x GPO，电耦合隔离， 输入电压3.3-5 VDC |
|
6 |
AUX模拟输入接口 |
2x 3孔XLR, 平衡差分信号音频；最大输入电平：+20 dBu ；阻抗：20 kΩ； |
|
7 |
Headset接口 |
5孔XLR，支持立体声； |
|
8 |
Mic输入接口 |
3孔XLR，非平衡 |
|
9 |
Mic输出接口 |
3孔XLR，非平衡，最大输出电平：+20 dBu；频率响应：100 Hz to 20 kHz |
|
10 |
扬声器接口 |
1x2Pin，非平衡；最大输出电平：+20 dBu；频率响应：100 Hz to 20 kHz |
|
11 |
机箱参数 |
电源：2x 25W，配备110-240 VAC转12 VAC 螺纹适配器，双电源冗余工作模式 尺寸: 440 x110 x 44mm（LWH） 其他：广角超高清TFT、控制按键、通话拨杆 |
